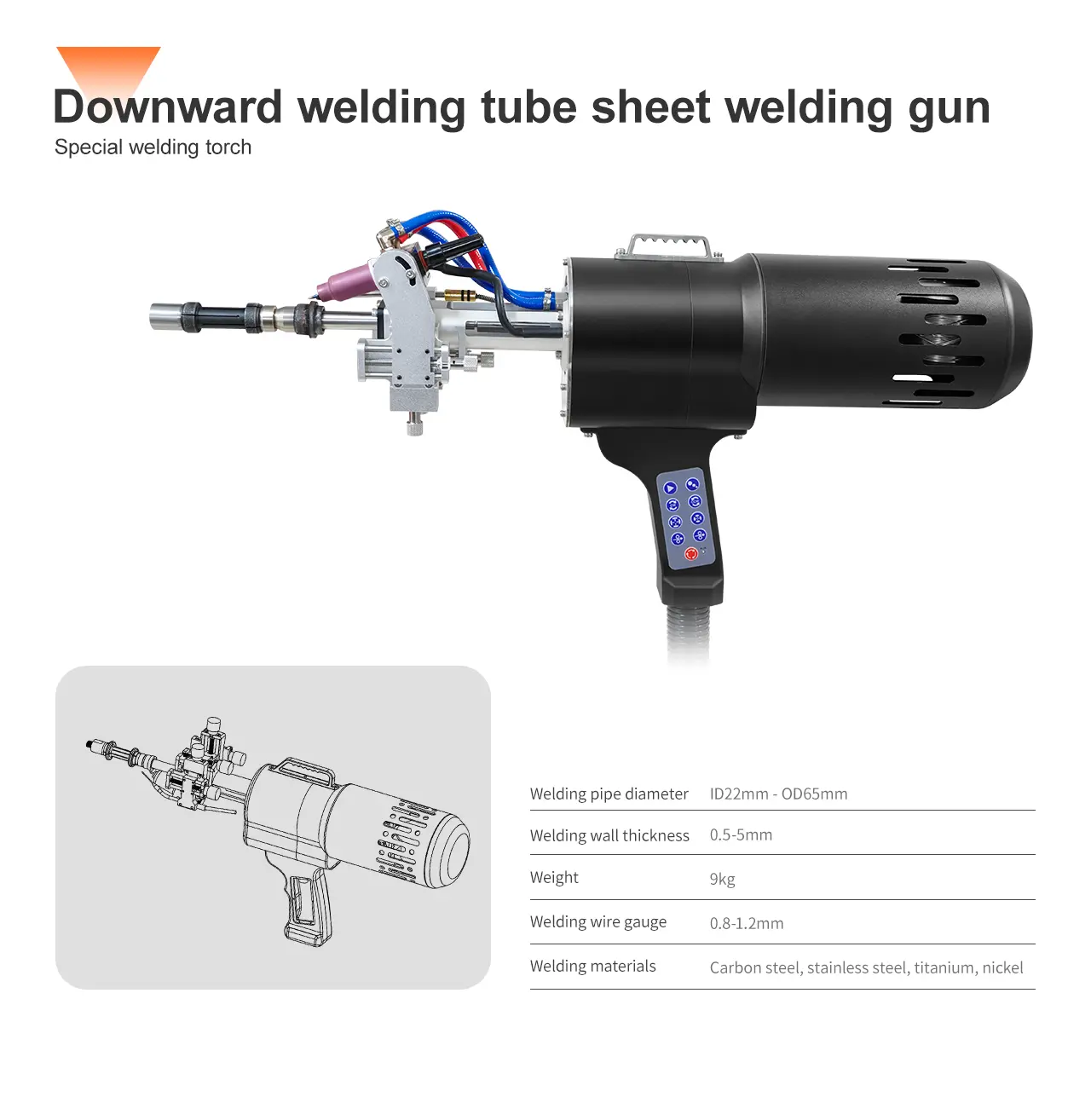

Đầu hàn TBM-65 là đầu hàn đặc biệt được thiết kế và phát triển để hàn tự động mọi vị trí của các kết nối ống với tấm khác nhau. Phương pháp mở rộng lõi khí nén được áp dụng để cố định súng hàn ở trung tâm của khớp nối ống, kẹp chặt và đơn giản hóa khó khăn khi hàn.
Vật liệu hàn: Thép carbon, thép không gỉ, titan, niken, v.v.
Độ dày thành hàn: ≤5mm
Góc điều chỉnh đầu hàn: 0-60
Đường kính ống hàn: 22mm-65mm
Áp dụng phương pháp mở rộng lõi khí nén, súng hàn có thể được cố định ở trung tâm của ống lắp, được kẹp chặt và đơn giản hóa khó khăn của hoạt động hàn
Thích hợp để hàn mở rộng ống 5-10mm, san lấp mặt bằng ống, tự nóng chảy và làm đầy dây
Thiết kế kết cấu tổng thể là nhỏ gọn, với truyền dẫn nội bộ cho nước và điện, và không có ống dẫn quanh co ở 360
Lưu thông nước làm mát, tốc độ tải tạm thời thiết bị cao; Quy trình lắp ráp chặt chẽ đảm bảo hoạt động ổn định của thiết bị
Tối ưu hóa thiết kế tiện dụng, dễ sử dụng, an toàn và đáng tin cậy
KEPUNI TBM-65 là một precision-engineered đầu hàn được tối ưu hóa cho tất cả các vị trí hàn quỹ đạo tự động của các khớp nối ống-ống, cung cấp độ chính xác nâng cao và hiệu quả hoạt động trong các ứng dụng công nghiệp.
Thông số kỹ thuật chính:
Độ dày thành hàn: 0.5-5mm
Góc điều chỉnh đầu hàn: 0-60
Đường kính ống hàn: 22mm-65mm
Phương pháp làm mát đầu hàn: Làm mát nước tuần hoàn
Các tính năng nâng cao:
Công nghệ gắn giữa xi lanh So với xi lanh gắn phía sau truyền thống, xi lanh gắn ở giữa có thể tận dụng không gian tốt hơn và hỗ trợ cho việc nạp dây đồng trục.
Công nghệ tích hợp cấp dây đồng trục Đặt cuộn dây ở phía sau sao cho dây có đủ không gian trong súng được duỗi thẳng và dây đi ra mà không bị cong hoặc cong vênh, có độ ổn định tốt.
Mô-đun có thể điều chỉnh Sử dụng năm đường ray trượt và một thiết bị quay 60, mỏ hàn và cổng cấp dây có thể được di chuyển tương đối với nhau và nói chung, và có thể điều chỉnh góc nghiêng của mỏ hàn.
Hàn cao độ hẹp Thiết kế của các mô-đun ba chiều có thể điều chỉnh có thể giảm thiểu khoảng cách cầu ống xuống 6mm khi hàn các mảng ống dày đặc.
Ứng dụng:
Sản xuất điện: Hàn ống nồi hơi, bộ trao đổi nhiệt và bình ngưng hơi nước.
Hóa dầu: Sửa chữa đường ống quá trình và tàu lò phản ứng.
HVAC: Chế tạo cuộn dây làm lạnh và khớp nối ống ngưng tụ.
Bằng cách tích hợp tự động hóa, điều khiển chính xác và thiết kế lấy người vận hành làm trung tâm, đồng thời đáp ứng các tiêu chuẩn ASME Phần IX và ISO 15614-1.

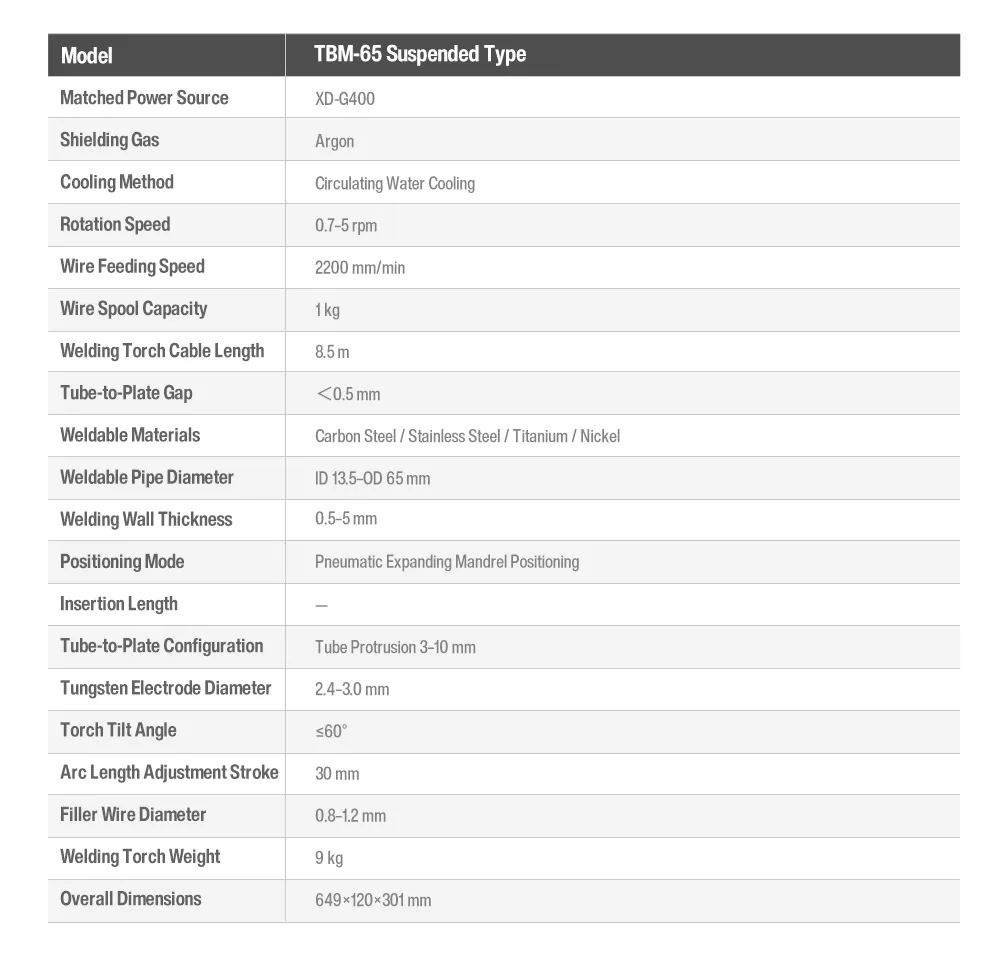

| Người mẫu | TBM-65 |
| Nguồn điện phù hợp | XD-G400 |
| Vật liệu hàn | Thép carbon, thép không gỉ, titan, niken |
| Cách hàn | Hàn đầu phẳng, tự nóng chảy, bổ sung dây, mở rộng ống 5-10mm |
| Phương pháp định vị | Định vị mở rộng lõi khí nén |
| Đường kính ống hàn [mm] | IDΦ22, ODΦ65 |
| Khí bảo vệ | Argon |
| Tốc độ quay mỏ hàn | 0,7 ~ 5 vòng / phút |
| Độ dày thành hàn | 0.5-5mm |
| Phương pháp làm mát mỏ hàn | Nước làm mát tuần hoàn |
| Trọng lượng không có dây | 9kg |
| Đường kính điện cực vonfram | 2.4-3.0 mm |
| Ống nhô ra | ≤10mm |
| Khoảng cách tấm ống | |
| Thông số kỹ thuật dây hàn | 0.8-1.2mm |
| Tốc độ nạp dây tối đa | 2200 [mm / phút] |
| Đặc điểm kỹ thuật kích thước | 649 * 120 * 301mm |
